![ステラッド™ ブースター・アダプター](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_main.jpg?width=560&height=432&name=adapter_main.jpg)

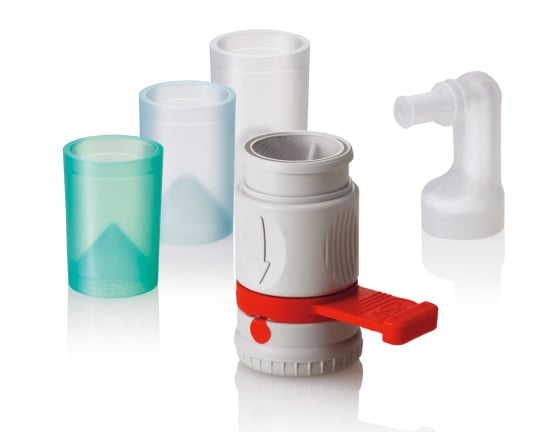

ステラッド™
ブースター・アダプター
軟性内視鏡など内腔のある器材をステラッド™ 滅菌システムで滅菌処理する際、器材の長さおよび内径に応じて、ブースターを取り付ける必要があります。ブースターと器材を接続するためにアダプターを使用します。ブースターには微量の過酸化水素が含まれており、器材の内腔に過酸化水素が拡散することにより、確実に滅菌することが可能です。
※ステラッド™ 100NX、ステラッド NX™ ではブースターは必要ありません。
※ブースターとアダプター各種は別売です。
ブースターとアダプターI、II、III の取付方法
ステップ1
アダプターの取り付け
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_01.jpg?width=750&name=adapter_01.jpg)
ブースターとアダプターの隙間がないようにぴったりと取り付けます。
ステップ2
器材の取り付け
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_02.jpg?width=750&name=adapter_02.jpg)
器材をアダプターの穴に取り付けます。
ステップ3
安全ストッパーの取り外し
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_03.jpg?width=750&name=adapter_03.jpg)
赤いストッパーを矢印の方向に抜き取ります。
ステップ4
ブースターの起動
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_04.jpg?width=750&name=adapter_04.jpg)
ブースターの赤丸印と矢印が合うまで右回しでねじ込みます。 ねじが固いですが、確実に回してください。これで準備完了です。
ブースターの使用可能器材例
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_05.jpg?width=750&name=adapter_05.jpg)

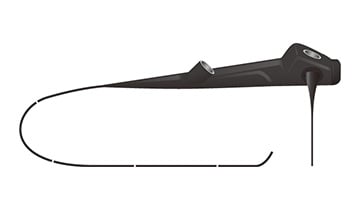

軟性内視鏡
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_06.jpg?width=750&name=adapter_06.jpg)

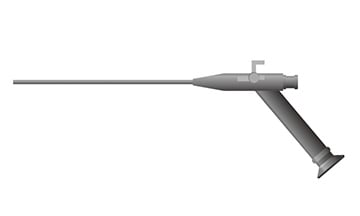

尿管鏡
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_07.jpg?width=750&name=adapter_07.jpg)

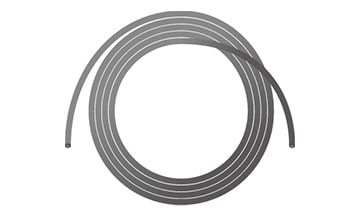

内腔のあるチューブ
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_08.jpg?width=750&name=adapter_08.jpg)

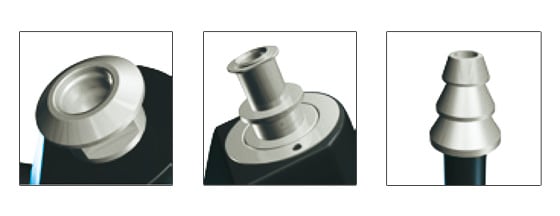

アダプターI、II、IIIを取り付け可能な
軟性内視鏡の取付口の形状例
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_09.jpg?width=750&name=adapter_09.jpg)
軟性内視鏡
ブースターとアダプターIV の取付方法
アダプターIVは、内径が2mm以上、長さが959mm以下のポリエチレン製またはTeflon®(PTFE)製内腔を有する内視鏡、ならびに内径が1.2mm以上、長さが850mm以下のポリエチレン製またはTeflon®(PTFE)製内腔を有する内視鏡に使用できます。
ステップ1
アダプターの取り付け
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_10.jpg?width=750&name=adapter_10.jpg)
ブースターとアダプターIV の隙間がないようにぴったりと取り付けます。
ステップ2
器材への仮取り付け
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_11.jpg?width=750&name=adapter_11.jpg)
アダプターIV の挿入端を取り付け可能な開口部にしっかりと押し込みます。
ステップ3
適切な取り付けの確認
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_12.jpg?width=750&name=adapter_12.jpg)
器材をひっくり返し、器材へのアダプターの固定具合を確認します。適切に取り付けられたアダプターは、器材にしっかりと固定され、外れることはありません。
ステップ4
安全ストッパーの取り外し
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_13.jpg?width=750&name=adapter_13.jpg)
器材からブースター・アダプター組立品を取り外します。ブースターをしっかりとつかみ、赤いストッパーを矢印の方向に抜き取ります。
ステップ5
ブースターの起動
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_14.jpg?width=750&name=adapter_14.jpg)
ブースターの先端部の赤丸印とブースター本体にある矢印とが並ぶまでブースターの先端部を右方向に回します。そうすることで、先端部の赤丸印とブースター本体との間の隙間が見えなくなります。
ステップ6
器材への再取り付け
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_15.jpg?width=750&name=adapter_15.jpg)
器材にブースター・アダプター組立品を再度取り付けます。滅菌パッケージ内に設置する際は、器材へのアダプターの取り付けが損なわれていないことを確認します。器材を使用する前にブースター・アダプター組立品を取り除き、通常の医療廃棄物として廃棄します。
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_16.jpg?width=750&name=adapter_16.jpg)

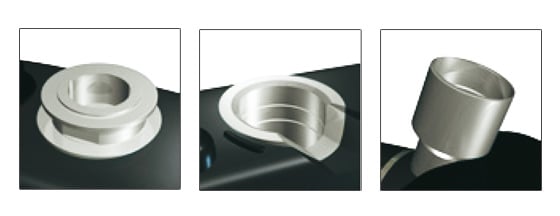

アダプターIV を取り付け可能な
軟性内視鏡の取付口の形状例
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_17.jpg?width=750&name=adapter_17.jpg)

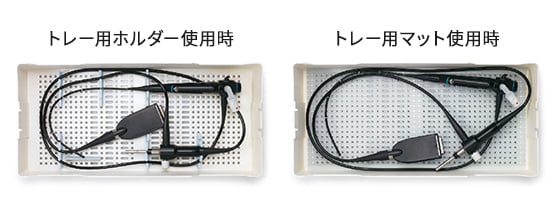

APTIMAX™ 汎用滅菌トレー
大切な器材を保護します

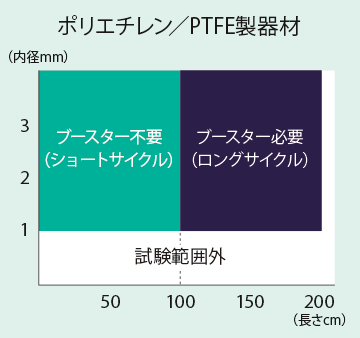

ブースターの取付目安
ステラッド™ 100S
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_19.png?width=750&name=adapter_19.png)
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_20.png?width=750&name=adapter_20.png)
![](https://www.asp.co.jp/hs-fs/hubfs/aspj-corp/img/products/sterrad/accessories/adapter/adapter_21.png?width=750&name=adapter_21.png)
